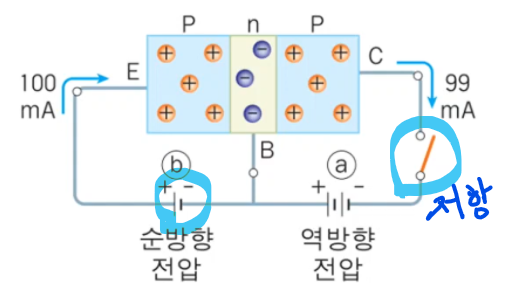

왼쪽에 순방향 전압을 걸면
전류가 잘 흐르게 된다. 이것이 베이스 전류
PN Junction은 순방향을 걸어주면 전류가 잘 흐른다.
그런데 우측에는 순방향 전압보다 크게 역방향 전압을 걸어주게 된다.
역방향은 큰 전압을 걸어줬기 때문에 순방향의 +와 같이 왼쪽 p형의 홀을 강하게 밀어준다
그리고 반대편에서 역방향의 -가 땡겨주기 때문에 얇은 베이스를 뚫고 전류가 흐르게 된다.
결국 위와 같이 전류가 흐르게 되는데
이 로드 저항 부분 스피커를 달수도 있고 저항을 달수도 있고
중요한것은 베이스 전압을 조금만 높여줘도 저항 부분에서 엄청나게 전류가 커진다.
베이스 전류에 비례해서 컬렉터 전류가 매우 커지게 되는것이다.
Ib를 올렸다가 낮췄다 하면 IC는 크게 올라가고 내려가는 것이다.
